電力環境監控系統

電力環境監控系統介紹

通過麥克風陣列和攝像機組件的結合，利用聲源定位算法對監測目標頻段內的聲音進行定位，以彩色等云圖的方式實現聲音可視化，顯示聲源在視場內的分布。具備局部放電識別、氣體泄漏檢測、異響定位等功能。

電力環境監控系統原理

基于波束形成算法，計算聲源位置：通過將陣列中各個傳感器所采集到的信號進行濾波、加權疊加后形成波束，進而通過搜索空間內聲源可能的位置來引導波束最終計算出空間各點聲音強度。

產品特點

◎ 高準確度定位：聲源定位 + 可視成像，高準確度定位氣體泄漏或放電位置，并通過高清攝像頭進行直觀呈現。定位精度可達 1°以內。

◎ 超寬頻率覆蓋：可針對可聽聲到超聲（5KHZ-72KHZ）頻段的音源進行定位。覆蓋局放頻率范圍。

◎ 內置放電類型識別算法：采用 PRPD 圖譜技術，可有效區分內部放電、尖端放電和接觸不良等故障 *（后續版本迭代支持）。

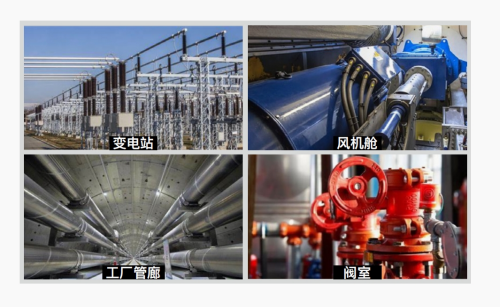

◎ 全天候?qū)崟r監測：支持 IP67 防水等級，可在室外室內多種場景使用。7 × 24 h 實時監測。

◎ 可自由圈定定位頻率段。

產品功能

一、精準定位遠程運維

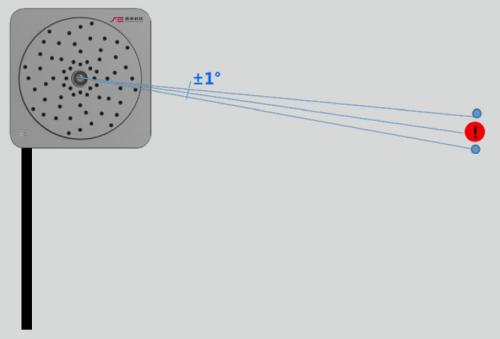

±1°精準定位泄漏或放電位置

相比于傳統方式，聲像儀可快速發現細微故障，盡可能地減少設備故障和縮短停機時間。

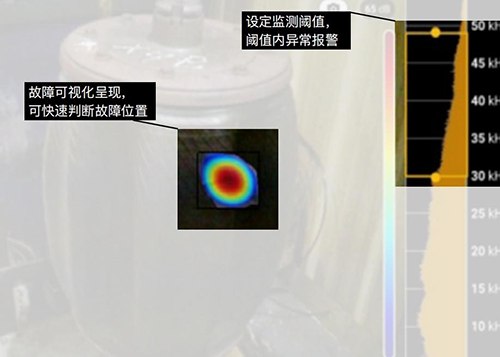

7*24h移動端云圖預警

實現遠程設備運維檢測

二、寬頻覆蓋故障分類

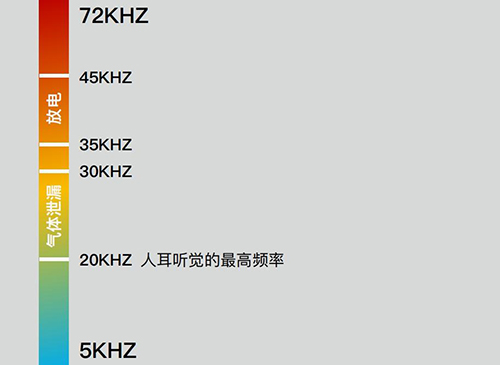

5KHZ~72KHZ 超寬頻段皆可覆蓋

針對可聽聲到超聲頻段音源進行檢測，可檢測人工無法感知的聲音頻率,智能濾除環境噪音,場景應用廣,檢測更全面、更準確。

PRPD 圖譜技術 快速判斷故障類型

內置放電類型識別算法，自動識別放電類型，可有效區分內部放電、尖端放電和接觸不良等故障。

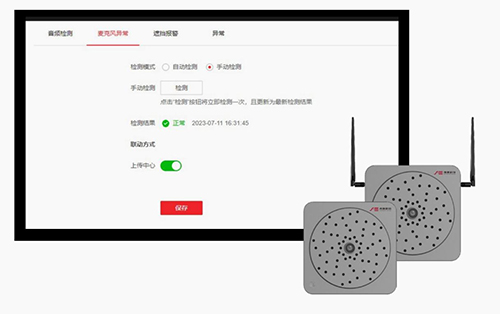

三、設備自檢硬件加持

設備自檢測產品穩定運行。

IP67 防水等級 工業場景安心使用

持IP67防水等級，可在室外室內多種場景使用。
